自定义图表的开发

@yanhuang/chart-common

炎凰数据分析平台支持用户自行开发图表（Chart）并将之作为应用的一部分进行安装部署。

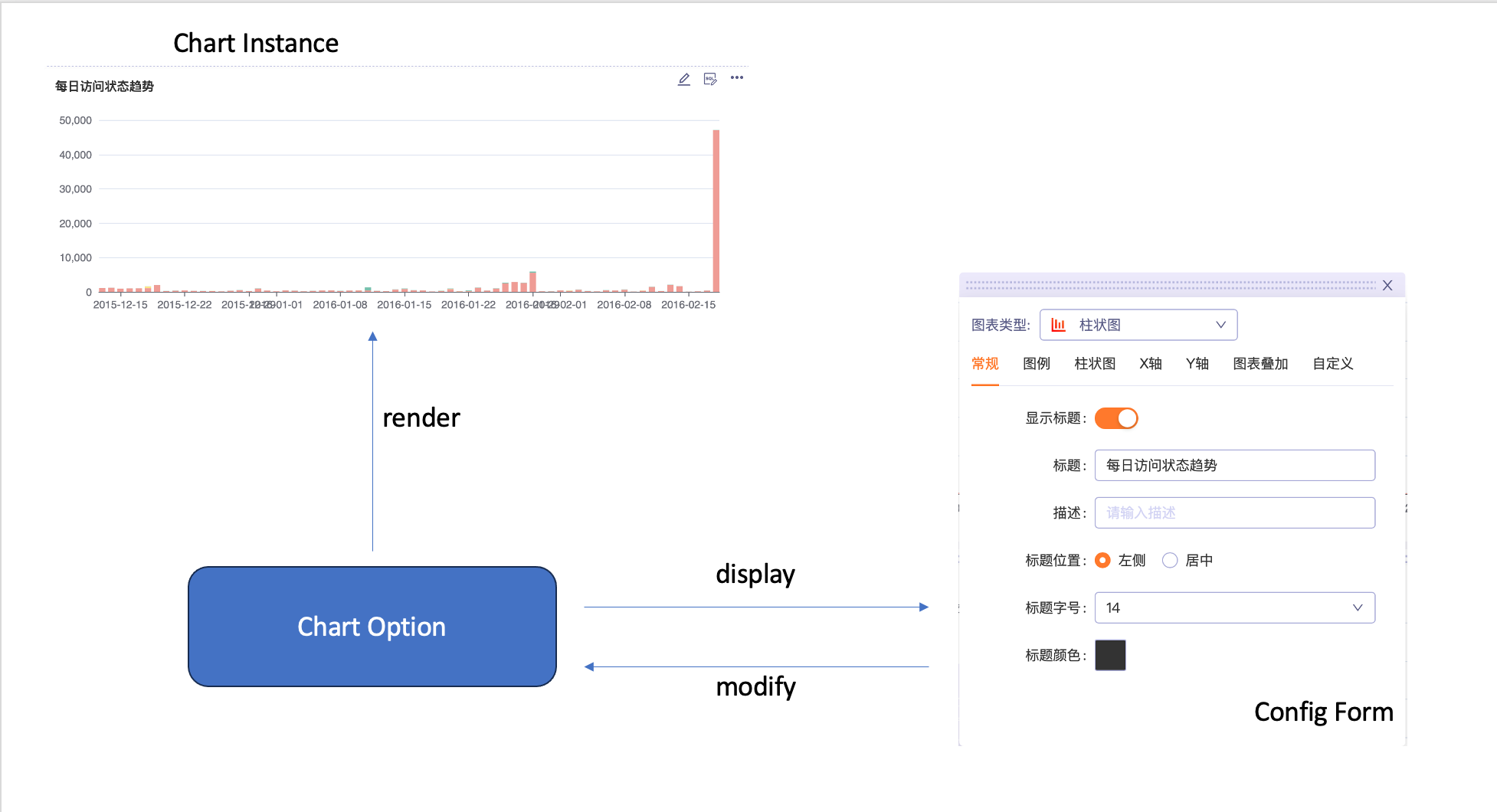

炎凰数据平台最开始的时候是基于Apache ECharts进行开发的，所以其设计模型和Apache ECharts类似，每个图表背后都有一个对应的配置项（Chart Option），如图所示:

Chart architect

当系统渲染出一个图表时，其实背后由三个部分组成，分别是:

图表实例（Chart Instance）- 是根据图表类（Chart Class）实例化而来的
配置项（Chart Option）
配置面板（Config Form）

当用户打开一个已经保存的chart（例如dashboard中的图表）时，图表会根据储存的配置先创建Chart Option，然后根据已经注册的Chart Class实例化出对应的Chart Instance并将其与配置项进行关联，所以用户保存的一些配置，例如图例位置，图表标题，标题字号等，都会渲染在Chart Instance上

当用户打开编辑模式时，系统会对Config Form进行实例化，并将当前的Chart Option用用户界面的形式展现出来。

当用户在Config Form中修改了一些值时，系统会将这些改动反应到配置项（Chart Option）上，从而将这些改动渲染到对应的Chart Instance上。

了解了上述原理之后，我们也可以理解炎凰数据平台的开发也将针对这三部分来进行开发。

而这个package: @yanhuang/chart-common 是炎凰数据为了方便用户开发，所暴露出的一些公共类，包括：

所有内置图表的基础(BaseChart)
所有图表的配置项的基础(BaseConfigForm)
所有图表配置项的父类(BaseChartOption)

准备工作

用户需要熟悉React开发，需要熟悉ES2015/CSS/Webpack等现代化前端开发技术
用户需要熟悉炎凰应用的结构，并熟练使用炎凰应用开发工具（app raiser）
用户需要熟悉使用ECharts的开发，因为系统默认的图表扩展是基于Apache ECharts
如果用户想完全自定义自己的图表，并使用Apache ECharts之外的图表库，则需要熟悉webpack module federation，炎凰数据平台提供了以webpack module federation为基础的微前端架构

开发步骤

创建应用框架

按照功能，我们平台的应用可以分为三种主要的类型

Extension: 数据集成 (Data Integration), 例如纯数据接入或者导出的集成，Data Source/GDI/Export。
Visualization : 可视化(Viz) ，纯可视化相关的扩展，仪表板与报表，Dashboard/report/alerts。
Solution : 应用(Premium App)，完整的解决方案，可以包含上述的数据集成和可视化部分。

使用炎凰应用开发工具（app raiser）创建一个炎凰应用框架：

prz init

使用上述命令会进入创建应用的命令行向导，程序会有一些问题，按照实际情况回答完毕以后，程序会在当前目录创建一个以app id为名称的目录（app id会在向导中要求用户输入）。

关于应用类型：如果我们只是为了开发一个自定义应用，我们可以选择Visualization，如果我们需要一个端到端的应用，则建议选择solution

这个目录的大致结构类似于：

.<REPO_HOME>
├── Makefile
├── README.md
├── babel.config.js
├── package.json
├── src
│   ├── LICENSE.md
│   ├── README.md
│   ├── app.toml
│   ├── manifest.toml
│   ├── visualization               <-- your visualizations are here
│   │   ├── <YOUR_VIZ_ID>
│   │   └── viz.toml
├── tools
│   ├── debug-server
│   └── debug.toml
├── webpack.config.js

可以看到，这个生成的目录是一个npm package，包括了项目描述文件package.json，各种配置项，如：webpack.config.js, babel.config.js等

描述文件 viz.toml

$APP_HOME/src/visualization/viz.toml 是这个应用所包含的自定义图表的描述文件，举个例子：

[sankey-chart]
name = "桑基图"              # 显示名称
option_class = "sankey/SankeyChartOption"   # 相对于$APP_HOME/visualization的相对路径
export = "SankeyChart"      # 基于module federation的注册名称
extend_config_form = true  # 布尔值，是否使用系统提供的配置面板描述
extend_echarts = true       # 布尔值，是否使用系统提供的Apache ECharts作为图表库基础
remote_module = true        # 布尔值，是否使用微前端技术

viz.toml 是一个标准的TOML文件，其中的每一个stanza都描述了一个单独的自定义图表，而这个stanza的是以图表的id为名，上述例子中我们描述了一个id为sankey-chart的自定义图表
属性option_class是一个相对路径，这个帮助系统定位这个图表的主入口，也就是这个图表对应的配置项，对应的文件必须是一个ES2015的类，必须将这个配置项类作为default export暴露出来
属性export是在基于Module Federation的注册名称，在之后的webpack配置文件一节会详细讲述

配置文件viz.toml 中的属性option_class指向了一个相对路径，正如webpack配置文件一节中讲述的那样，我们的源文件需要位于$REPO_HOME/src/visualization目录下，但是$REPO_HOME/src/visualization目录和$APP_HOME/visualization目录是等价的（我们通过webpack config保证了这一点）。正如本文开头提到的那样，YHP的图表设计包含3个部分：ChartOption，ChartClass和ConfigForm。对于开发一个自定义图表来说，ChartOption的开发是必不可少的，这将是图表的主入口。

webpack配置文件

细心的用户也许已经发现，上述例子中的注释中option_class是相对于$APP_HOME/visualization的相对路径，而我们目录结构中我们所说的所有图表都位于$REPO_HOME/src/visualization目录下。

这是因为我们现在看到的是我们进行开发的源码结构，而当用户使用prz build进行构建时，系统会根据webpack.config.js文件中的配置，将每一个visualization都输出到$REPO_HOME/.build/visualization 目录下，而这个.build隐藏目录则是我们打包后真正的APP_HOME

而与项目一同生成的webpack.config.js文件，就是是我们的构建规则。

让我们先查看vizEntry，这是所有自定义图表的构建入口。当你新建一个图表时，除了在viz.toml中添加一个对应的stanza之外，你需要在这里添加新的构建入口，例如：

const vizEntries = {
    // The key is your output path relative to .build/visualization folder
    'sankey/SankeyChartOption': path.join(srcDir, 'visualization', 'sankey', 'SankeyChartOption'),
}

注意，这里的 vizEntries 的key将是构建结果的输出目录（相对于.build/visualization目录），而value则是你的option所在的文件地址。

然后让我们继续看到webpack的ModuleFederation插件的配置，在其expose属性中，我们将定义自己所编写的图表的注册入口，例如：

new ModuleFederationPlugin({
    name: 'yanhuang_viz',
    exposes: {
        "SankeyChart": path.join(srcDir, 'visualization', 'sankey', 'SankeyChartOption')
    },
    filename: 'remoteEntry.js',
    shared: {
        react: { singleton: true },
        antd: { singleton: true },
        lodash: { singleton: true },
        echarts: { singleton: true },
        "echarts-for-react": { singleton: true },
        '@ant-design/icons': { singleton: true },
        '@yanhuang/ui': { singleton: true}, // 使用该包的app仅在release 2.14之后的版本可用
    },
}),

注意： exposes属性的key将作为自定义图表的注册名称，上面的例子中时SankeyChart，这个必须与viz.toml中的export属性一致，这样YHP系统才能识别这个自定义图表。

添加自定义图表

在理解了本文最开始所述的图表工作原理之后，就能知道开发一个图表将分为3个主要部分：

图表配置项（ChartOption）
配置面板（ConfigForm）
图表类（ChartClass）

炎凰数据平台的设计最初时以Apache ECharts为图表库。如果你也希望基于Apache ECharts进行开发，则可以是用@yanhuang/chart-common提供的BaseChart作为图表类，这也是我们默认的用户开发方式。

添加图表配置项

通过上文我们知道，我们的源码都将位于$REPO_HOME/src/visualization目录下，为了更好的封装我们的模块，我们推荐为每个chart设立单独的目录，这个例子中，我们需要新建一个目录$REPO_HOME/src/visualization/sankey，而桑基图所有相关的code，都将位于这个目录下。

我们需要新建第一个文件： $REPO_HOME/src/visualization/sankey/SankeyChartOption.js, 这将是我们的配置项类。

import { merge } from 'lodash';
import { BaseChartOptions } from '@yanhuang/chart-common';

const DEFAULT_SANKEY_OPTIONS = {
    title: {
        // ...
    },
    // ... options
    series: []
}
const DEFAULT_SANKEY_OPTIONS_PATHS_BLACKLIST = [];
const DEFAULT_SANKEY_SERIES_OPTION = {
    type: 'sankey',
    layout: 'none',
    labelLayout: {
        hideOverlap: true
    },
    top: 30,
    lineStyle: {
        color: 'source',
        curveness: 0.5
    },
    draggable: true,
    nodeAlign: 'justify',
    emphasis: {
        focus: 'adjacency',
        lineStyle: {
            width: 10
        }
    },
}

export default class SanekyChartOption extends BaseChartOptions {
    constructor(options, optionsPathBlacklist) {
        super(merge({}, DEFAULT_SANKEY_OPTIONS, options),[]);
    }

    setData(data, fields) {
        // TODO: put your logic here, put your final option on this._option
    }
}

可以看到，在上述的sample code中, 我们继承了BaseChartOptions，这是@yanhuang/chart-common中对外暴露的基础类，是平台中所有内置图表的配置项的父类，它定义了一一系列接口，例如：

setData(data, fields) - 最重要的接口，用户需要在这个方法中将传入的data参数，转化成echart能够识别的data，并且设置到this._options上。
toJSON()
toFormFields() 系统在渲染config form时，会调用此方法，筛选出Config Form能够识别的配置项，用户一般不需要override此方法，仅在调试时可能会用到。

添加配置面板

我们添加$REPO_HOME/src/visualization/sankey/SankeyChartConfigForm.jsx:

import React from 'react';
import { Tabs, Form, Radio, Switch, Input, Select } from 'antd';
import { BaseConfigForm } from '@yanhuang/chart-common';

const { TabPane } = Tabs;

export default function SankeyChartConfigForm(props) {
    return (
        <BaseConfigForm {...props}>
            <TabPane tab="桑基图" key="sankey">
                <Form.Item label="标签显示" name="label.show" valuePropName='checked'>
                    <Switch />
                </Form.Item>
                <Form.Item noStyle dependencies={['label.show']}>
                {({getFieldValue}) =>  (getFieldValue('label.show')) && (
                    <Form.Item label="标签位置" name="label.position" help="根据不同的排布方式可能需要调整标签的位置">
                        <Select>
                            <Select.Option key="label-position-option-source" value="right">右侧</Select.Option>
                            <Select.Option key="label-position-option-bottom" value="bottom">底部</Select.Option>
                            <Select.Option key="label-position-option-inside" value="inside">内部</Select.Option>
                        </Select>
                    </Form.Item>
                )}
                </Form.Item>
                {/* other options... */}
            </TabPane>
        </BaseConfigForm>
    )
}

可以看到，我们的ConfigForm使用了@yanhuang/chart-common提供的BaseConfigForm, 这是系统对外公布的公用组件，他将负责"常规"，"图例"等公用属性面板的渲染。而用户在打造他们的属性面板时只需在其children中嵌入一个单独的TabPane，将chart自身相关的配置项单独包起来.

而对于图表的每一个配置项，都是使用antd的Form.Item来渲染，整个ConfigForm其实是一个Antd的Form。而Form.Item的 name就是option的名称（如果是嵌套的JSON属性，则需要将其打平），例如：

在ECharts中数据点的标签显示，显示的位置在内部是如下这样配置：

{
    "label": {
        "show": true,
        "position": "inside"
    }
}

而我们作为chart配置项储存时，会将其嵌套结构打平，变为：

{
    "label.show": true,
    "label.position": "inside"
}

当我们需要根据一个属性的值，决定另一个属性项目（Form.Item）是否显示，实现级联联动时，我们可以用antd提供的方法getFieldValue，来获取当前属性值，上述例子中，我们在属性label.show为true时才渲染渲染属性label.position对应的Select

配置文件等杂项

当我们添加完上述文件，我们需要在$REPO_HOME/src/visualization/sankey/SankeyChartOption.js中补上一句：

export { default as ConfigForm } from './SankeyChartConfigForm';

这样，系统才能够在我们的主入口中找到ConfigForm

另外，关于viz.toml:

[sankey-chart]
name = "桑基图"
option_class = "sankey/SankeyChartOption"   # relative path to $APP_HOME/visualizations
config_form = "sankey/SankeyChartConfigForm"   # relative path to $APP_HOME/visualizations
export = "SankeyChart"
extend_config_form = false
extend_echarts = true
remote_module = true

extend_config_form: 在@yanhuang/chart-common 2.10.0以前的版本中，我们仅允许通过JSON描述文件来实现配置面板，所以当你如上面例子中使用React来编写自己配置面板时，这个属性应该置成false
extend_echarts: 当你使用ECharts来开发自定义图表时，这个属性应该为true，否则为false
remote_module: 在@yanhuang/chart-common 2.10.0 及以上版本中，我们默认使用微前端来进行模块封装，所以这个为

使用其他图表库

然而，我们也并不强制用户一定要使用ECharts。当用户觉得ECharts无法满足自己的开发需求时，也可以使用第三方图表库。我们将通过一个例子来简要阐述，使用antv G6开发一个拓扑图（Graph）

添加图表配置项

添加配置面板

添加图表类

配置文件等杂项

打包

在我们完成图表的开发后，我们可以使用炎凰应用开发工具（app raiser）来进行应用的打包，在$REPO_HOME运行命令：

prz build

此命令会调用yarn build 命令，请保证运行前所有dependencies都已经安装完毕

运行完毕之后，工具会在$REPO_HOME/packages 目录生成对应的zip文件，用户可以使用该文件上传到YHP作为应用进行安装或升级，安装完成后用户将在系统中看到对应的chart

FAQ

Q: 不同app中的图表是否会冲突？

A: 不会，系统会将应用id（app id）和chart id综合，进行注册。所以，用户仅需保证，自己的应用中的chart id不重复，就不会引起冲突
